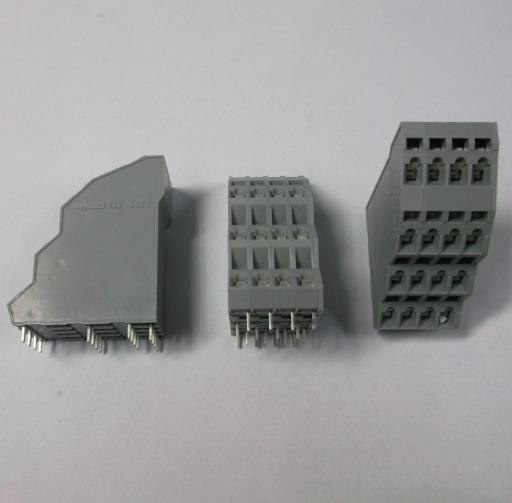

4-piętrowa listwa do pł. druk. 4 x 4 WAGO 738-204

Dzisiaj, chcielibyśmy zaoferować Wam, drodzy Państwo:

4-piętrowa listwa do pł. drukowanych 4 x 4

WAGO 738-204

Czteropiętrowa listwa zaciskowa do płytek drukowanych; piny lutownicze 2. i 4. piętra z przesunięciem o pół szerokości rastra; 4x4-bieg.; raster 5 mm.

Cechy

Duża gęstość upakowania – cztery piętra w celu oszczędności miejsca przy podłączaniu wielu przewodów na niewielkiej powierzchni.

Duży komfort montażu dzięki ukośnemu wprowadzeniu przewodów i płaszczyźnie obsługi zacisku CAGE CLAMP® ustawionej pod kątem.

Zakres dostawy

4-piętrowa listwa do pł. drukowanych 4 x 4 WAGO 738-204

długość pinu lutowniczego [mm]  4

średnica wierconego otworu z tolerancją [mm]  1.3(+ 0.1)

szerokość  21 mm

wys.  48.2 mm

wysokość od podłoża  44.2 mm

gł.  37.5 mm

liczba poziomów  4

kategoria przepięć EN 1  III

stopień zanieczyszczenia (1)  2

napięcie znamionowe EN (1) [V]  320

napięcie znamionowe udarowe (1) [kV]  4

prąd nominalny (1) [A]  18  A

kategoria przepięć EN 2  II

stopień zanieczyszczenia (2)  2

napięcie znamionowe EN (2) [V]  630

napięcie znamionowe udarowe (2) [kV]  4

prąd nominalny (2) [A]  18  A

kategoria przepięć EN 3  III

stopień zanieczyszczenia (3)  3

napięcie znamionowe EN (3) [V]  250

napięcie znamionowe udarowe (3) [kV]  4

prąd nominalny (3) [A]  18  A

technika podłączania przewodu (1)  CAGE CLAMP®

jednodrutowy, montaż przy pomocy narzędzi  0.08 … 2.5 mm2 / 28 … 12 AWG

linkowy, montaż przy pomocy narzędzi  0.08 … 2.5 mm2 / 28 … 12 AWG

linkowy z tulejką przewodową z kołnierzem z tworzywa  0.25 … 1.5 mm2

linkowy z tulejką przewodową bez kołnierza z tworzywa  0.25 … 2.5 mm2

dł. odizolowania przewodu  5 … 6 mm

podejście przewodem do płytki drukowanej 1 [°]  45

EAN: 4045454161804

544530I

KD

Produkt nowy, możliwe podniszczone opakowanie.
